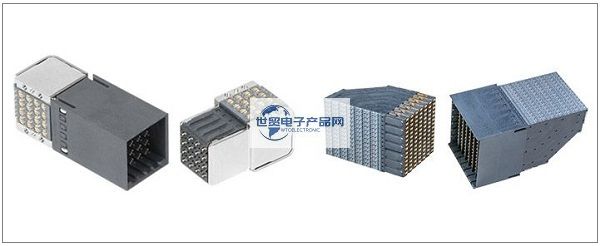

安費諾|Amphenol|安費諾連接器-安費諾高速背板連接器Paladin系列產品主要包含兩種類型/類別；分別為:Paladin? HD 112G背板互連系統、Paladin? 112Gb/s背板連接器；其Paladin? HD 112G背板互連系統是一款：具有高密度，支持112GB/s的數據速率，提供高帶寬，在1U空間內支持多達144個正交差分對的高速背板連接器;Paladin? 112Gb/s背板連接器是一款：采用安費諾的顛覆性112Gb/s背板互連技術Paladin's?的創新架構為背板互連系統的信號完整性樹立了標桿。此系列連接器具有超過40GHz的平穩線性傳輸帶寬、極低串擾，并且可在整個配接產品系列內保持一致的信號完整性。
------------------------------------------------------------------------------------------------

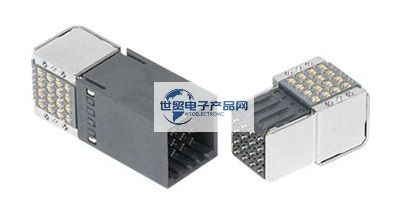

1、安費諾高速背板連接器Paladin? HD 112G背板互連系統產品詳情及特征與優點：
| 特性 | 優點 |
| 出色的正交密度 | 在1RU卡空間內支持144個差分對，可確保空氣流通 |
| 112G系統的行業標準性能 | 25GHz下計入插入損耗(IL)時的XTalk裕量超過40dB |
| 線性傳輸帶寬超過40GHz | 40GHz下無殘樁諧振 |
| 具有壓接接地端子和壓接信號的混合板固定機構，支持傳統制造工藝 | 針對板頂層的最大線差分對間密度、信號完整性和差分對布線進行了優化 |
| 可容納更多布線通道，從而盡可能減少板層數 | 支持144個正交差分對，可以在6個高速層布線，每層最多2個差分對 |
| 在連接器的機械配接范圍內保持一致的信號完整性 | 當連接器未插接長度達到1.5毫米時，阻抗變化小于5? |
| 每個差分對內采用機械匹配和電氣平衡信號 | 采用低時滯設計，支持低模式轉換和傳統走線分線 |
| 通用對稱配接接口 | 支持90°/270°正交應用，以及公母電纜 |
| 利用成熟的Paladin差分對架構和配接接口 | 優化的可靠性、堅固性、質量，支持現實世界的112G應用 |
| 92? (+/- 5?)標稱阻抗 | 未來升級正在設計中 |
優化的密度和性能：Paladin? HD互連系統具有高密度，支持112GB/s的數據速率，提供高帶寬，在1U空間內支持多達144個正交差分對。Paladin HD采用平衡對結構；采用單獨組裝和分立屏蔽差分對，配備顛覆性的混合板固定機構，可實現高密度傳輸。配接接口旨在優化空間并避免傳統的正交"扭曲"。Paladin HD的多個版本均采用通用配接接口，可支持正交和電纜應用。出色的帶寬：在1RU空間內支持144個正交差分對，支持112GB/s的數據速率；出色的傳輸串擾性能；配備顛覆性的混合板固定機構，支持靈活的板上布線；1.5毫米連接器，拔出時實施阻抗控制；分立屏蔽和平衡差分對；通用配接接口.
------------------------------------------------------------------------------------------------

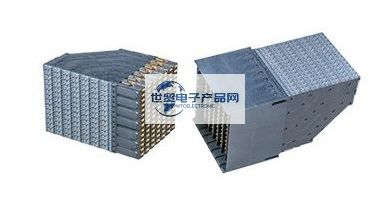

2、安費諾高速背板連接器Paladin? 112Gb/s背板連接器產品詳情及特征與優點：
| 特性 | 優點 |
| 95歐姆標稱阻抗 | 阻抗變化范圍為± 5歐姆 |
| 業內領先的信噪比性能 | 25GHz條件下插入損耗(IL)與串擾（XT）差值超過40dB |
| 線性傳輸帶寬超過40GHz | 信號觸點不會產生殘樁諧振 |
| 高隔離度和對稱型封裝 | 一流的串擾和共模轉換性能，具有40GHz的帶寬 |
| 每對差分內的兩根信號針在機械和電氣長度上等長 | 采用低時滯設計，可避免板端耦合架構的布線問題 |
| 在連接器的整個滑接范圍內保持一致的信號完整性 | 當連接器未插接長度達到2毫米時，阻抗變化小于5歐姆 |
| 采用通用接口和經過優化的方形間距 | 廣泛的產品系列，支持傳統背板、直接正交、電纜、共面和平行扣卡應用 |
| 廣泛的產品系列，支持傳統背板、直接正交、電纜、共面和平行扣卡應用 | 雙軌布線可減少板的層數并降低系統成本 |
采用安費諾的顛覆性112Gb/s背板互連技術；Paladin's?的創新架構為背板互連系統的信號完整性樹立了標桿。此系列連接器具有超過40GHz的平穩線性傳輸帶寬、極低串擾，并且可在整個配接產品系列內保持一致的信號完整性。Paladin's?采用突破性技術，使客戶能夠設計復雜的系統來支持當今的數據速率，并針對未來的性能要求提供升級空間。Paladin?采用簡約的連接器結構，可擴展性和靈活性更高。這是一個超級廣泛的連接器產品平臺，支持傳統背板、電纜背板以及超過100種直接正交配置等。
-------------------------------------------------------------------------------------------------
