連接器|莫仕|莫仕連接器所生產的2.50mm間距Mini-Lock
線對板/線對線連接器是一款：完全遮蓋的多功能線對板/線對線系統,可用于廣泛的 2.50
毫米間距工業標準應用,包括直式和直角接頭;Mini-Lock線對板連接器系列端子間距為2.50毫米,Mini-Lock線對板連接器系列產品長期暢銷，
是許多應用場合的理想選擇。Mini-Lock 線對板/線對線 2.50 毫米間距系統是一款久經驗證的多功能產品，具有
TPA、壓力鎖緊、灼熱絲等多種功能，可滿足各種行業需求;Mini-Lock
線對板連接器系統所包含的具體產品系列為：15137系列|50752系列|51163系列|51164系列|53375系列|53426系列|53476系列|53517系列|57391系列|79758系列.

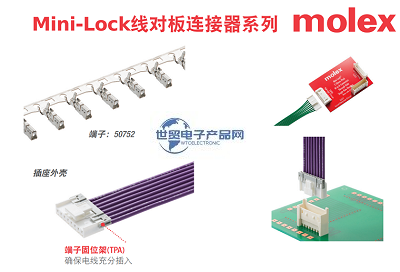

1、Molex|Molex 連接器|莫仕|莫仕連接器-Mini-Lock 線對板連接器系統產品選型表(圖片僅供參考)：
 |  |  |  |
| 端子 | 插座外殼 | 垂直針座/表面貼裝 | 直接通孔插座頭 |
 |  |  |  |
| 直角針座/表面貼裝 | 直角穿孔式插座頭 | 成品電纜組件 | 預壓接引線 |
------------------------------------------------------------------------------------------------
2、Molex|Molex 連接器|莫仕|莫仕連接器-Mini-Lock 線對板連接器系統產品相關電氣性能及參數：
| Mini-Lock線對板連接器系列 | |
| 電氣參數 | 參考信息 |
| 電壓（最大值）：250伏 | 包裝： |
| 電流（最大值）：3.5安（20 AWG） | 壓接端子50752采用卷軸包裝 |
| 接點電阻（最大值）：20毫歐 | 51163 Rec HSG線殼和51164 TPA端子固位架采用袋裝 |
| 介質耐壓：1000伏交流 /1分鐘 | 53517底座采用托盤包裝 |
| 絕緣電阻（最小值）：1000兆歐 | UL文件編號：E29179 |
| 機械參數 | CSA文件編號：LR19980 |
| 接點插入力（最大值）：9.8牛 | 對配器件：53517 |
| 接點對外殼的抓握力（最小值）：14.7牛 | 配套器件：51163,51164 |
| 對配力（最大值）：58.8牛（8路） | 所用端子：50752 |
| 拔脫力（最小值）：7.9牛（8路） | 設計計量單位：毫米 |
| 可插拔次數（最大值）：30次 | 是否符合RoHS標準：是 |
| 物理參數 | 是否無鹵素：否 |
| 外殼： | 是否符合灼熱絲標準：是 |
| PBTP UL94V-0（51163,51164） | |
| PA66 UL94V-0（53517） | |
| 接點：銅合金 | |
| 電鍍：預鍍錫 | |
| 接觸部位（最小值）：0.9微米 | |
| 底座針腳：磷青銅 | |
| 電鍍：預鍍錫 | |
| 接觸部位（最小值）：1.0微米 | |
| 工作溫度：-40至+ 105攝氏度 | |
------------------------------------------------------------------------------------------------
3、Molex|Molex 連接器|莫仕|莫仕連接器-Mini-Lock 線對板連接器系統產品主要料號/型號：
| Mini-Lock 線對板連接器系統--15137系列 | ||||
| 151370200 | 151370302 | 151370405 | 151370600 | 151370702 |
| 151370201 | 151370303 | 151370406 | 151370601 | 151370703 |
| 151370202 | 151370305 | 151370500 | 151370602 | 151370705 |
| 151370203 | 151370306 | 151370501 | 151370603 | 151370706 |
| 151370205 | 151370400 | 151370502 | 151370605 | 151370803 |
| 151370206 | 151370401 | 151370503 | 151370606 | 151370903 |
| 151370300 | 151370402 | 151370505 | 151370700 | 151371003 |
| 151370301 | 151370403 | 151370506 | 151370701 | 151371103 |
| Mini-Lock 線對板連接器系統--50752系列|79758系列 | ||||
| 507528200 | 507528400 | 797582147 | 797582148 | |
| Mini-Lock 線對板連接器系統--51163系列 | ||||
| 511630200 | 511630500 | 511630800 | 511631100 | 511631400 |
| 511630300 | 511630600 | 511630900 | 511631200 | 511631500 |
| 511630400 | 511630700 | 511631000 | 511631300 | |
| Mini-Lock 線對板連接器系統--53375系列 | ||||
| 533750210 | 533750510 | 533750810 | 533751110 | 533751410 |
| 533750310 | 533750610 | 533750910 | 533751210 | 533751510 |
| 533750410 | 533750710 | 533751010 | 533751310 | |
| Mini-Lock 線對板連接器系統--53426系列 | ||||
| 534260210 | 534260810 | 534261410 | 534269060 | 534269120 |
| 534260310 | 534260910 | 534261510 | 534269070 | 534269130 |
| 534260410 | 534261010 | 534269020 | 534269080 | 534269140 |
| 534260510 | 534261110 | 534269030 | 534269090 | 534269150 |
| 534260610 | 534261210 | 534269040 | 534269100 | 534269110 |
| 534260710 | 534261310 | 534269050 | ||
| Mini-Lock 線對板連接器系統--53476系列 | ||||
| 534760210 | 534760510 | 534760810 | 534761110 | 534761410 |
| 534760310 | 534760610 | 534760910 | 534761210 | 534761510 |
| 534760410 | 534760710 | 534761010 | 534761310 | |
| Mini-Lock 線對板連接器系統--53517系列 | ||||
| 535170230 | 535170530 | 535170830 | 535171130 | 535171430 |
| 535170330 | 535170630 | 535170930 | 535171230 | 535171530 |
| 535170430 | 535170730 | 535171030 | 535171330 | |
------------------------------------------------------------------------------------------------
4、MOLEX 連接器--Molex|莫仕|莫仕連接器-Mini-Lock 線對板連接器 此產品銷售商：
3M電子產品網--代理銷售【Molex連接器--Molex|莫仕|莫仕連接器-Mini-Lock 線對板連接器】以及第3項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目內所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
