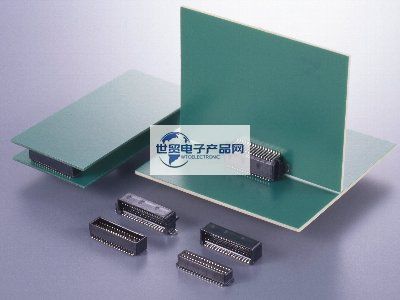

JAE|JAE連接器|日本航空電子IL-WX系列0.8毫米間距板對板連接器是一款：設計用于板對板應用。極小間距設計，雙排觸點排列，中心在0.8毫米。該連接器具有自動安裝的SMT觸點配置。它旨在用于尺寸縮小非常重要的便攜式設備。其主要特點是:0.8毫米間距，SMT，平行/垂直,薄型，平行板之間的連接間距為4.5毫米,插座(直)和插頭(直/直角)的組合可實現垂直和平行連接。連接器底部兩側的凸臺確保在板上的正確定位。直角引腳接頭的兩側設計有金屬壓緊裝置，可防止自動封裝過程中出現浮動，并提高在電路板上的保持力。適合自動包裝的配置。足夠的吸附面。易于圖像識別的終端長度。
1、JAE|JAE連接器|日本航空電子IL-WX系列0.8毫米間距板對板連接器主要產品規格詳情：
| Number of Contacts | 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36 |
| Rated Current | 0.5 A |
| Dielectric Withstanding Voltage | 500 VACr.m.s. (1 minute) |
| Insulation Resistance | 100 megohm min. |
| Contact Resistance | 20 milliohm max. |
| Operating Temperature Range | -40 deg. C to +85 deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE連接器|日本航空電子IL-WX系列0.8毫米間距板對板連接器主要料號/型號：
| IL-WX-10PB-HF-A1-B-E1000 | IL-WX-10S-VF-B-E1000E | IL-WX-12SB-VF-B-E1000E | IL-WX-14P-HF-HD-S-B-E1000E | IL-WX-16PB-VF-B-E1000E |
| IL-WX-10PB-HF-B-E1000E | IL-WX-12PB-HF-A1-B-E1000 | IL-WX-12S-VF-B-E1000E | IL-WX-14P-VF-B-E1000E | IL-WX-16P-HF-B-E1000E |
| IL-WX-10PB-HF-HD-S-B-E1000E | IL-WX-12PB-HF-B-E1000E | IL-WX-14PB-HF-A1-B-E1000 | IL-WX-14SB-VF-A1-B-E1000E | IL-WX-16P-VF-B-E1000E |
| IL-WX-10PB-VF-B-E1000E | IL-WX-12PB-HF-HD-S-A1-B-E1000E | IL-WX-14PB-HF-B-E1000E | IL-WX-14SB-VF-B-E1000E | IL-WX-16SB-VF-A1-B-E1000E |
| IL-WX-10P-HF-A1-B-E1000 | IL-WX-12PB-HF-HD-S-B-E1000E | IL-WX-14PB-HF-HD-S-A1-B-E1000E | IL-WX-14S-VF-A1-B-E1000E | IL-WX-16SB-VF-B-E1000E |
| IL-WX-10P-HF-B-E1000E | IL-WX-12PB-VF-B-E1000E | IL-WX-14PB-HF-HD-S-B-E1000E | IL-WX-14S-VF-B-E1000E | IL-WX-16S-VF-B-E1000E |
| IL-WX-10P-HF-HD-S-B-E1000E | IL-WX-12P-HF-B-E1000E | IL-WX-14PB-VF-A1-B-E1000 | IL-WX-16PB-HF-A1-B-E1000 | IL-WX-18PB-HF-B-E1000E |
| IL-WX-10P-VF-B-E1000E | IL-WX-12P-HF-HD-S-B-E1000E | IL-WX-14PB-VF-B-E1000E | IL-WX-16PB-HF-B-E1000E | IL-WX-18PB-HF-HD-S-A1-B-E1000E |
| IL-WX-10SB-VF-A1-B-E1000E | IL-WX-12P-VF-B-E1000E | IL-WX-14P-HF-A1-B-E1000 | IL-WX-16PB-HF-HD-S-B-E1000E | IL-WX-18PB-HF-HD-S-B-E1000E |
| IL-WX-10SB-VF-B-E1000E | IL-WX-12SB-VF-A1-B-E1000E | IL-WX-14P-HF-B-E1000E | IL-WX-16PB-VF-A1-B-E1000 | IL-WX-18PB-VF-B-E1000E |
3、日本JAE連接器--JAE|日本航空電子IL-WX系列0.8毫米間距板對板連接器 此產品銷售商：
3M電子產品網--代理銷售【日本JAE連接器--JAE|日本航空電子IL-WX系列0.8毫米間距板對板連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目內所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
