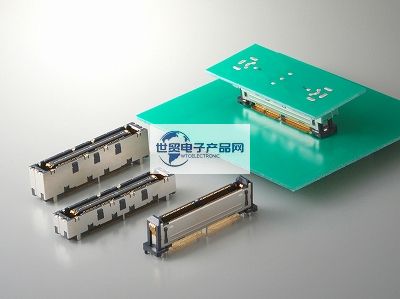

JAE|JAE連接器|日本航空電子WD2系列0.5毫米間距PCI Express連接器是一款：通過減少引腳數結構，節距方向長度減少到三分之二,深度也被最小化，這將有助于為客戶節省安裝空間,專為PCI Express和顯示端口等高速串行傳輸而設計,插座側的接地棒，用于ESD(靜電放電)對策,有多種配合高度和角度可供選擇,節距方向上的配套導軌長度為1.3毫米，橫向方向上的長度為1.2毫米,4pos。(2對)用于配接導向區域的電源，每對電流容量為10a，共20a,雙列熱插拔;其主要特點是:與PCI Express兼容的塢站連接器.
1、JAE|JAE連接器|日本航空電子WD2系列0.5毫米間距PCI Express連接器主要產品規格詳情：
| Number of Positions | 100, 144 pos. |
| Contact Pitch | 0.5 mm |
| Operating Temperature Range | -40 deg. C to 85 deg. C |
| Rated Current | 0.5/ terminal, contacts for power 10 A/ pair |
| Contact Resistance | 190 milliohm max. |
| Dielectric Withstanding Voltage | 500 VACr.m.s. (1 minute) |
| Durability Mating Cycles | 10000 times |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE連接器|日本航空電子WD2系列0.5毫米間距PCI Express連接器主要料號/型號：
| Product Name | Features | Number of Positions |
| WD2F100WB3AR300 | Docking connector compatible to PCI Express, 100 pos. (Signal terminal, +4 Power terminals), Receptacle | 100 pos. (Signal terminal, +4 Power terminals) |
| WD2F100WB5AR400 | Docking connector compatible to PCI Express, 100 pos. (Signal terminal, +4 Power terminals), Receptacle | 100 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB1R300 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB2R250 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB3R300 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB4R400 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB5R400 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2M100WB1AR300 | Docking connector compatible to PCI Express, 100 pos. (Signal terminal, +4 Power terminals), Plug | 100 pos. (Signal terminal, +4 Power terminals) |
| WD2M144WB2R300 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Plug | 144 pos. (Signal terminal, +4 Power terminals) |
------------------------------------------------------------------------------------------------
3、日本JAE連接器--JAE|日本航空電子WD2系列0.5毫米間距PCI Express連接器 此產品銷售商：
3M電子產品網-代理銷售【日本JAE連接器--JAE|日本航空電子WD2系列0.5毫米間距PCI Express連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
