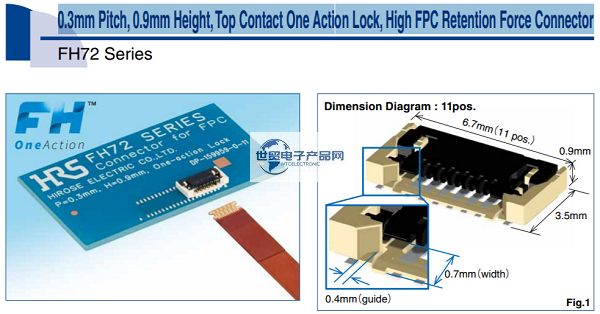

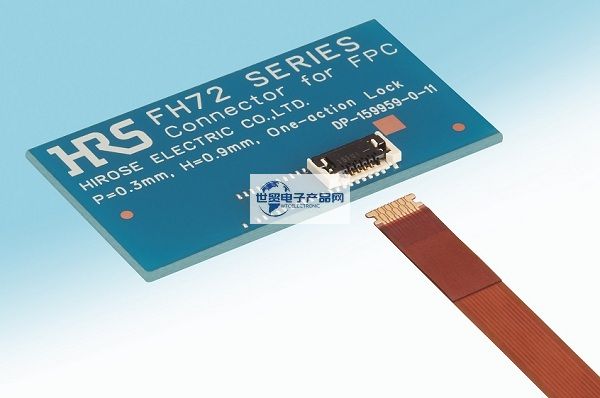

HRS|Hirose|日本廣瀨FH72系列0.3mm間距/0.9mm高度/自鎖式FPC連接器是一款：0.3mm節距、0.9mm高度、上觸式單動鎖、高保持力的FPC連接器。其主要特點是:1.節省空間設計·0.3mm節間距、3.5mm深度、0.9mm高的節省空間設計。2.自動單動鎖設計安裝后只需插入FPC即可實現單動鎖，有助于提高可操作性。（拆卸時通過操作鎖定桿釋放鎖定。）·FPC配合時不需要操作致動器。·可單手插入。·有助于縮短裝配時間操作不會損壞鎖定桿。·消除因FPC在鎖定過程中移動而導致的故障。3.高FPC保持力·FPC兩側的槽口由鎖定桿固定，盡管尺寸較小，但仍產生高FPC保留力。4.易于插入FPC·寬導軌，便于插入FPC。5.兼容0.2mm厚的FPC·3mm節距連接器，兼容0.2mm標準厚度的FPC（適當的金屬板剛度可防止FPC在插入和裝配過程中變形和問題）。6.檢測FPC與原始結構的錯配·可通過檢查FPC插入狀態和FPC模式來檢測錯配。
1、HRS|Hirose|日本廣瀨FH72系列0.3mm間距/0.9mm高度/自鎖式FPC連接器的主要產品規格詳情：
| 連接器類型 | PIN數 |
| 插座 | 11, 15, 21, 31 |
| 安裝間距 | 其他PIN數 |
| 0.6 mm | 開口間距 |
| 連接器長度(間距方向) | 0.3 mm |
| 6.7, 7.9, 9.7, 12.7 mm | (安裝部分)列數 |
| 連接器高度 | 2 |
| 0.9 mm | 傳輸規格 |
| 連接器寬度(縱向) | 傳輸速度 |
| 3.5 mm | (Max.)使用溫度范圍 |
| 接觸點位置 | 85 ℃ |
| 上接點 | (Min.)使用溫度范圍 |
| ZIF/Non-O ZIF/LIF | -55 ℃ |
| 推薦的FFC/FPC | (AC)額定電壓 |
| FPC | AC 30.0 V |
| FPC/FFC插入方向 | (DC)額定電壓 |
| 水平 | DC 30.0 V |
| 可動片方向 | 額定電流 |
| 0.3 A |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|廣瀨FH72系列0.3mm間距/0.9mm高度/自鎖式FPC連接器主要料號/型號：
| FH72-15S-0.3SHW(99) | FH72-21S-0.3SHW(99) | FH72-21S-0.3SHW | FH72-11S-0.3SHW(99) | FH72-11S-0.3SHW |
| FH72-15S-0.3SHW | FH72-31S-0.3SHW(99) | FH72-31S-0.3SHW |
------------------------------------------------------------------------------------------------
