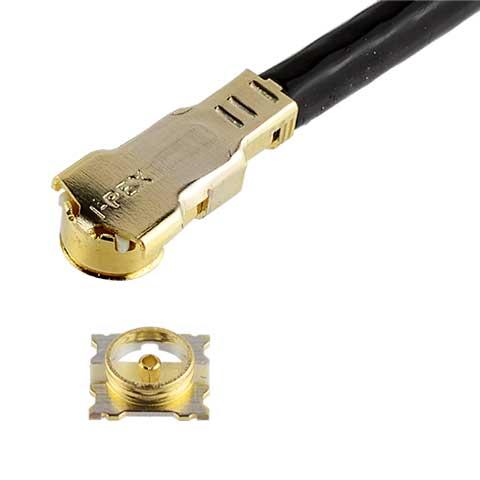

I-PEX 20980系列駐波比為1.5的RF射頻連接器是一款：改良的EMC性能，是5G mmWave應用的理想選擇，在15GHz頻率， 2.0 x 2.0 mm 小尺寸封裝的情況下，更大駐波比為1.5;獨特的屏蔽設計 (ZenShield?)減少5G mmWave應用中不必要的電磁干擾;超小體積,更大駐波比為1.5;業內首創：將母座的信號Pin的封裝位于接地環內側;Height: 1.40 Max;頻率范圍: Up to 15 GHz;極細同軸線(AWG): #32 (O.D. 1.13 mm)的RF射頻連接器.
1、I-PEX 20980系列駐波比為1.5的RF射頻連接器的主要產品詳情：
獨特的屏蔽設計 (ZenShield?)減少5G mmWave應用中不必要的電磁干擾:
超小體積， 更大駐波比為1.5:
業內首創：將母座的信號Pin的封裝位于接地環內側:
------------------------------------------------------------------------------------------------
2、I-PEX 20980系列駐波比為1.5的RF射頻連接器的技術參數：
| Product Type | Coaxial RF Connector |
| Height | 1.40 Max |
| SMT Size (mm) | 2.0 x 2.0 mm |
| Frequency range | Up to 15 GHz |
| V.S.W.R. | VSWR (DC~3GHz) 1.3 VSWR (3GHz~6GHz) 1.35 VSWR (6GHz~9GHz) 1.40 VSWR (9GHz~12GHz) 1.45 VSWR (9GHz~15GHz) 1.50 |
| Applicable Standards (Reference Only) | 5G mmWave(~15GHz) 5G sub-6 IEEE802.11 b IEEE802.11 a IEEE802.11 g Wi-Fi 4 Wi-Fi 5 Wi-Fi 6 Wi-Fi 6E WiGig LTE/LTE-Advanced LPWA Bluetooth GPS |
| Full shielding (ZenShield?) | Yes |
| Mechanical lock | No |
------------------------------------------------------------------------------------------------
3、I-PEX 20980系列駐波比為1.5的RF射頻連接器的主要型號/料號：
MHF 7S RECOMMENDED PART NUMBERS
| Part Number Description | Part Number |
| PLUG : Offered as harness only (O.D. 1.13 mm cable) | 20980-001R-13 |
| RECEPTACLE | 20981-001E-02 |
------------------------------------------------------------------------------------------------
4、日本I-PEX連接器--I-PEX 20980系列駐波比為1.5的RF射頻連接器 此產品銷售商：
3M電子產品網--代理銷售【I-PEX連接器--I-PEX 20980系列駐波比為1.5的RF射頻連接器】以及第3項內容中料號/型號和表格清單內的所有連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
