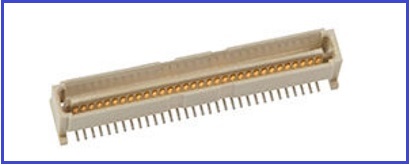

兼容/替代Molex|莫仕|714361564 板對板連接器是一款：1.00mm Mezz (IEEE 1386) 插頭，表面貼裝，雙列，垂直堆疊，64 個電路，7.35mm 非配接高度，無 PCB 定位銷，無機器人貼裝金屬帽，管式包裝。其主要特性：1、符合IEEE 1386標準。2、數據速率高達3.0Gbps。3、堆香高度范圍: 8.00mm至15.00mm。4、低插接力降低了PCB和焊點上的應力。5、板式觸點設計可在插配和操作過程中保護端子。6、觸點上選擇30u”鍍金，可靠性高，額定耐用性為100次。7、防焊劑侵入特性，兼容無沖洗焊接工藝。8、拾取貼裝功能支持快速制造工藝。9、無鹵，符合RoHS指令。10、垂直方向，表面貼裝端接。【3M電子產品網提供Molex|莫仕|714361564 板對板連接器替代品】
------------------------------------------------------------------------------------------------
1、兼容/替代Molex|莫仕|714361564 板對板連接器相關規格與參數：
| 狀態 | Active | 類別 | Board-to-Board Connectors |
| 系列 | 71436 | 說明 | 1.00mm Mezz (IEEE 1386) Plug, Surface Mount, Dual Row, Vertical Stacking, 64 Circuits, 7.35mm Unmated Height, without PCB Locator Pegs, without Robotic Placement Metal Cap, Tube Packaging |
| 應用 | Board-to-Board, Signal | 元件類型 | PCB Header |
| 產品系列 | 1.00mm Mezzanine (IEEE 1386) | 產品名稱 | 1.00mm Mezzanine (IEEE 1386) |
| UPC | 800753784680 | ||
| CSA | LR19980 | UL | E29179 |
| 每觸點最大電流 | 1.0A | 電壓 - 最大 | 100V |
| 斷開 | No | 回路數（已載入） | 64 |
| 電路數（最多） | 64 | 顏色-樹脂 | Natural |
| 阻燃性 | 94V-0 | 符合灼熱絲規范 | No |
| 鎖定插接部位 | None | 插配長度 | 11.00mm, 14.00mm, 9.00mm |
| 材料 - 金屬 | Phosphor Bronze | 材料 - 接合部位電鍍 | Gold |
| 材料 - 終端電鍍 | Tin | 材料 - 樹脂 | High Temperature Thermoplastic |
| 凈重 | 1.189/g | 行數 | 2 |
| 方向 | Vertical | 包裝形式 | Tube |
| PCB 定位器 | No | PCB 保持力 | None |
| 推薦的 PCB 厚度 | 1.00mm | 間距 - 插配接口 | 1.00mm |
| 最薄鍍層 - 接合部位 | 0.762μm | 最薄鍍層 - 端接 | 1.905μm |
| 有極性的插配件 | No | 有護墻的 | Fully |
| 可堆疊的 | No | 運行溫度范圍 | -55° to +85°C |
| 終端界面類型 | Surface Mount | ||
| 無鉛 | REFLOW | 最高溫度 | 260 |
------------------------------------------------------------------------------------------------

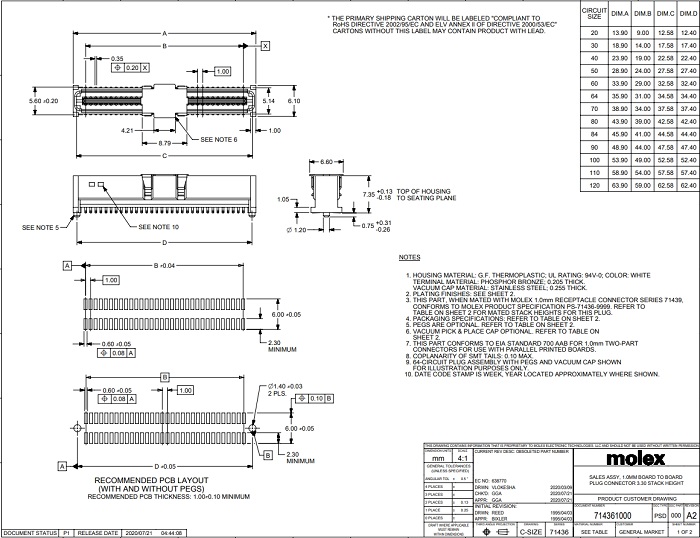

2、兼容/替代Molex|莫仕|714361564 板對板連接器產品規格書：
------------------------------------------------------------------------------------------------
3、兼容/替代Molex|莫仕|714361564 板對板連接器產品料號/型號清單：
| 714361564 |
------------------------------------------------------------------------------------------------
