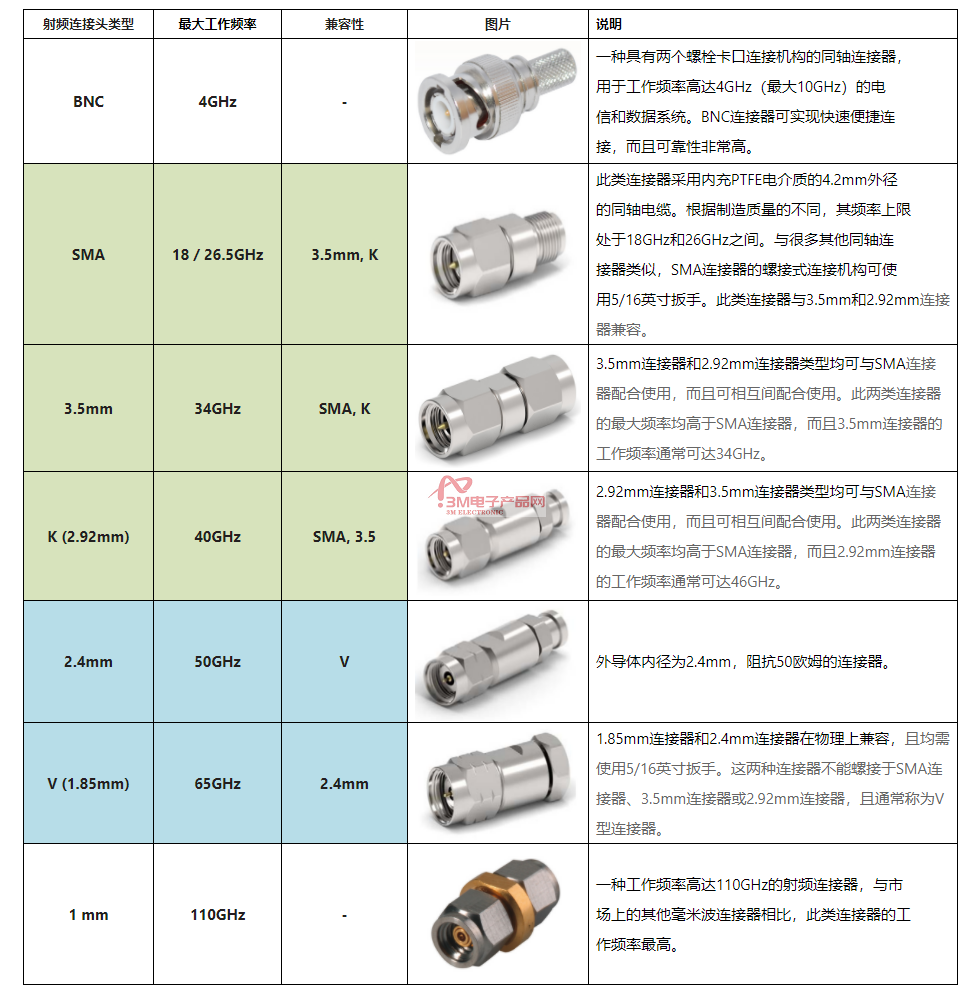

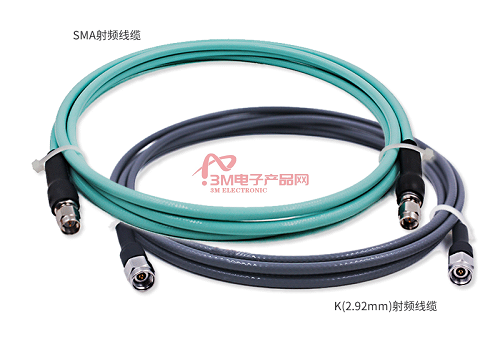

在進行高速射頻信號測量時，所獲得的性能部分取決于所使用的儀器，以及如何與儀器連接的射頻線纜和連接頭。例如將光電接收機、光電探測器等的公頭連接器直接連接到誤碼儀、示波器等儀器的母頭連接器上。需要使用相應的射頻線纜和接頭及適配器，則須確保它是滿足頻率要求范圍設計的。下表列出了常見的連接器、它們的最高頻率限制和匹配兼容性。如果使用中間同軸電纜，請選擇較短的電纜，以盡量減少損耗，并驗證其帶寬額定是否足夠。

測試測量應用中，經常會糾結儀器設備上的接口能不能連接這個探頭或是儀器，是否是使用SMA接口還是2.92接口等等問題。以下簡要介紹SMA、3.5mm、2.92mm、2.4mm等射頻連接器接口的區別。

SMA連接器:

　　SMA 型射頻同軸連接器是Bendix公司和Omni-Spectra公司在上世紀50年代末期作為OSM連接器設計的，是當時最常用的射頻/微波連接器之一。最初，SMA連接器設計用于0.141″半硬同軸電纜，以及軍事工業中作為微波應用的精密連接器，采用聚四氟乙烯介質填充。在當時的條件下，由于SMA連接器的體積小、能在較高的頻率(配接半硬電纜的頻率范圍為DC～18GHz;配接柔軟電纜時為DC～12.4GHz)下工作，很快得到普及。甚至后來發展起來的毫米波連接器(如3.5mm、2.92mm)也考慮與其機械兼容的問題。

3.5mm連接器：

　　3.5mm連接器是外導體內徑為3.5mm，特性阻抗為50Ω，連接機構為1/4-36UNS-2英制螺紋的連接器。 上世紀70年代中期，由美國Hewlett-Packard和Amphenol公司(主要是由HP公司研制的，早期的生產在Amphenol公司進行)推出了3.5mm連接器，工作頻率可達33GHz，這是最早的可用到毫米波段的一種射頻同軸連接器。與SMA連接器(包括Southwest Microwave的“Super SMA”)的一個明顯的區別是：3.5mm采用空氣介質。

　　3.5mm連接器的外導體較SMA連接器厚，機械強度好于SMA連接器。所以不僅電氣性能優于SMA連接器，而且機械耐久性、性能的可重復性均高于SMA連接器，因此較適合于測試行業使用。

2.92mm連接器：

　　2.92mm連接器(一些廠家稱這種連接器為2.9mm或者K型連接器，也有一些廠家稱之為SMK、KMC、WMP4連接器等)是外導體內徑為2.92mm、特性阻抗為50Ω、連接機構為1/4-36UNS-2英制螺紋的射頻同軸連接器。其結構與3.5mm連接器相似，只不過更小一些。

　　1983年，Wiltron公司W(wǎng)illiam.Old.Field高級工程師在總結和克服先前推出的毫米波連接器的基礎上，研制出一種新型的2.92mm/K型連接器(K型連接器是Wiltron公司的商標),其內導體直徑為1.27mm，可與SMA和3.5連接器相插合。2.92mm連接器在DC～46GHz頻帶范圍內，具有良好的電性能，且能與SMA連接器、3.5mm連接器機械兼容，很快地被廣大制造商認可，成為國際上應用最為廣泛的毫米波連接器之一。

2.4mm連接器：

　 外導體內徑為2.4mm，阻抗50歐姆的連接器,與2.4mm連接器之間機械兼容的，就是1.85mm連接器，是外導體內徑為1.85mm，兩者阻抗均為50歐姆。它們內徑尺寸小，所以工作頻率更高，標稱頻率分別可達50GHz和67GHz。他們絕不能與2.92mm，3.5mm或者SMA連接器互相連接，否則直接帶來連接器損壞的后果。

      隨著毫米波技術和高速通信技術的迅猛發展，SMA，2.92mm，2.4mm和1.85mm連接器越來越廣泛使用于軍工，航天，光電等領域，與GPPO，GPO等連接器組合使用的應用也越來越多。

---------------------------------------------------------------------------------------------------
