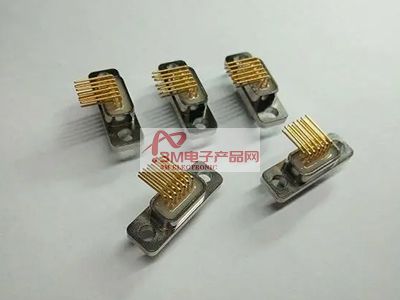

矩形電連接器除了一般的性能要求外，還要求電連接器滿足接觸良好、工作可靠、維修方便的功能要求。那么軍用矩形電連接器的結構是什么樣子的呢？

矩形電連接器結構由固定端矩形電連接器和自由端矩形電連接器組成。

連接器的基本結構部件是①接觸部件；②絕緣體；③外殼(視品種而定)；④附件。

那么他們各自的作用是什么呢？下面匯成元電子連接器就來解釋一下:
1.觸點是軍用矩形電連接器完成電氣連接功能的重要部件。通常，觸點對由公觸點和母觸點組成，并且通過母觸點和公觸點的插入來完成電連接。公觸頭是剛性部件，其形狀為圓柱形(圓銷)、方柱形(方銷)或扁平形。公觸點通常由黃銅和磷青銅制成。母觸點，即插孔，是觸點對的關鍵部分。它依靠彈性結構在插針插入時的彈性變形產生彈力與公觸頭形成緊密接觸，完成連接。軍用矩形電連接器插孔有很多種，圓柱形(開槽、縊縮)、音叉、懸臂式(縱向開槽)、折疊式(縱向開槽、9字形)、箱型(方形插孔)、雙曲面鋼絲彈簧插孔。

2.絕緣體 絕緣體也常被稱為底座或安裝板。它的作用是按照要求的位置和間距排列觸頭，保證觸頭之間以及觸頭與外殼之間的絕緣性能。良好的絕緣電阻、耐壓和加工性能是選擇加工成絕緣子的絕緣材料的基本要求。

3.外殼 是軍用矩形電連接器的外殼。它為內置絕緣安裝板和引腳提供機械保護，并在插頭和插座插入時提供對準，從而將連接器固定到設備上。

4.配件 分為結構配件和安裝配件。卡簧、定位鍵、定位銷、導銷、聯結環、電纜夾、密封圈、密封墊等附件。安裝附件，如螺釘、螺母、螺絲、彈簧圈等。大部分配件都有標準件和通用件。
