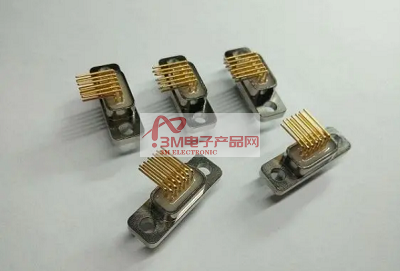

你知道搞定高速連接器設計的一些細節嗎？連接器對于各位工程師應該并不陌生。這非常常見的元器件之一，是器件之間相連的橋梁。對于高速連接器怎么去優化設計呢，其實是有規律可循的，下面我們就是給各位科普下這六個細節，趕緊學習下.

---------------------------------------------------------------------------------------------

1、信號
優化高速連接的關鍵是確保最小的信號丟失量。一旦識別出連接的帶寬，就可以進一步探索s參數以完理解連接的本質。收集對這些方面的全面了解可以讓用戶了解高速連接的潛力。這些s參數是制造商用于對連接器速度進行分類的度量標準，應該高度重視。還應該仔細關注時域中的s參數，這是信號與時間相關的性能的度量。

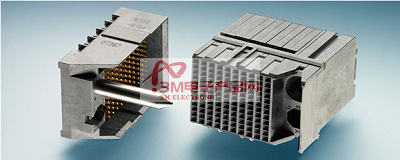

2、PCB端接選項
設計人員還必須考慮PCB端接選項的重要性。這些選項包括：表面貼裝，壓合和孔內焊（PIH）。這些選項都各有利弊。壓合端子成為可靠選擇的原因在于其耐用性。這些堅固的連接與PCB的連接非常安全，但它對用戶通常需要的高速連接提出了挑戰，讓高密度連接器使得難以將信號路由出PCB。因為終端樣式通常需要PCB中更多的層，這會延長信號的路徑，產生更高頻率的不連續性，并可能抑制信號速度。

3、表面貼裝終端
表面貼裝終端的設計對阻抗匹配更敏感，設計人員可以選擇直接與PCB建立連接。它們在電路板中稱為“掩埋通孔”的內部連接，比壓配端子更有效的方式改善頻率響應。這種方法對于在壓配合選項中經歷損失的高頻更有效，但它們幾乎不耐用，通常需要額外的安裝硬件來建立壓配合替代品提供的安全連接器。

4、粘貼孔終端
粘貼孔終端包含前兩種樣式的特征。PIH樣式使用電鍍針孔將觸點焊接到PCB中，類似于壓配合。這兩種風格的明顯區別在于PIH類型的引腳長度和它們使用的孔，引腳要短得多，允許鉆孔以減少信號上的多余短截線。雖然信號短截線與傳輸線上的信號長度有關，但不幸的是，這些樣式的密度阻礙了與PCB的通信。

5、觸點
在決定在系統中使用哪種樣式時，必須考慮配合連接器內的觸點。設計人員在確定聯系人配置時可以做出多種選擇，與終止的替代方案非常相似，這些選項各有利弊。邊緣安裝連接器是這種配置之一，它與配有彈簧的窄桿引導與PCB的連接，從而實現更高的連續性。然而，沖擊和振動對壓力下連接的完整性構成威脅，安全性可能需要額外的加固。

---------------------------------------------------------------------------------------------
