天線是將射頻信號由同軸電纜輻射源到空氣中或從空氣中接受到同軸電纜上的一種設備，它把同軸電纜上散播的導行波，轉換成在無界媒體中散播的無線電波，或是開展反過來的轉換。如果選錯將得不到應有的功能，嚴重的甚至燒壞模塊.

針對設計方案一個運用于頻射系統軟件中的無線網絡收取和發送機器設備，天線的設計方案和挑選是在其中的關鍵一部分，優良的天線系統軟件能夠使通訊間距達到最佳情況，同種類天線尺寸與射頻信號的光波長正相關，數據信號的頻率越低，需要的天線越大。

01天線的歸類天線由安裝的部位可分成外置天線和內置天線，安裝在機器設備內部的稱作內置天線，安裝在機器設備外界的稱作外置天線。

針對手執機器設備、配戴設計方案、智能家居系統等小規格商品，廣泛選用內置天線，其處理速度高，商品外型美觀大方。物聯網技術、智能產品商品必須連接網絡傳送數據，因而都必須應用天線。

所處室內空間越小、頻率段越多，天線設計方案越繁雜，外置天線一般全是標準物質，購買所需頻率段的天線便能夠應用，不用調節。

比如快遞箱、自動售賣機這種，廣泛應用吸磁的外置天線，吸在白鐵皮機殼上就可以。這種天線不可以放到鐵皮文件柜里邊，金屬材料會屏蔽掉天線數據信號，因此只有放到外邊，文中從天線的歸類及其型號選擇方式為關鍵，對天線的基本信息開展詳細介紹。

1.1外置天線

---------------------------------------------------------------------------------------------------

外置天線從輻射源場輻射源視角方位的不一樣可分成全向天線和定項天線。

全向天線室內空間輻射圖

全向天線：即在水準方向圖上主要表現為360°都勻稱輻射源，也就是平時常說的無專一性，在豎直方向圖上主要表現為有一定總寬的波束，一般狀況下波瓣總寬越小，增益越大。外置全向天線關鍵包含玻璃吸盤天線、玻璃鋼防腐天線和熱熔膠棒天線。

定項天線室內空間輻射圖

定項天線：指在某一個或某好多個特殊方位上發送和接受無線電波尤其強，而在別的的方位上發送和接受無線電波則為零或很小的一種天線。選用定項發送天線的目地是提升輻射強度的合理使用率，提升安全性;選用定項接受天線的關鍵目地是提高接收靈敏度提升抗干擾性。外置定項天線關鍵包含平板電腦天線、八木天線和多數周期時間天線。

1.2 內置天線

---------------------------------------------------------------------------------------------------

內置天線關鍵就是指能夠置放在機器設備內部的天線統稱，內置天線關鍵包含FPC天線、PCB天線、彈簧天線、瓷器帖片天線、激光器立即成形技術性（LDS）和五金彈簧片天線。

02型號選擇手冊在給機器設備挑選適合的天線，最先要依據產品構造明確采用內置或是外置天線，外置天線和內置天線的主要特點以下：

外置天線

增益高受環境危害小、可做為標準品、節約開發進度占有室內空間、危害商品美觀大方

內置天線

增益相對性較高加工工藝完善、商品交貨一致性好內置于機器設備內、美觀大方、不用獨立做三防受周邊環境危害大、一般必須融合商品自身訂制

2.1外置天線型號選擇

最先必須明確機器設備數據信號遮蓋地區，數據信號的遮蓋方位由天線的輻射源方向圖決策，依照天線輻射源方位，天線分成全向天線和定項天線。

2.1.1 外置全向天線

玻璃吸盤天線：增益相對性較高，較大 特性為含有強磁鐵玻璃吸盤，安裝固定不動十分便捷，但玻璃吸盤一定要吸咐在金屬表層 上。在無線模塊領域，玻璃吸盤天線經常和無線模塊相互配合應用，為此做到提升無線模塊的通訊間距的目地，例如無線智能抄表、自動售貨機、快遞箱、車載電臺等。

銅棒玻璃吸盤天線：與一般鞭狀玻璃吸盤天線相近，但比鞭狀玻璃吸盤的優點取決于，選用直徑很大的全銅輻射體，其歐母耗損小，天線高效率、網絡帶寬遮蓋寬。適用對性能規定相對性較高的數傳電臺、中等水平間距的圖傳等。

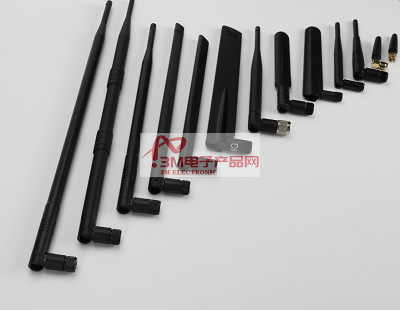

熱熔膠棒天線：是最普遍外置天線，其增益適度、價錢相對性便宜，常見在無線通信控制模塊、無線路由器、數傳電臺等。可依據安裝室內空間規定挑選適合規格尺寸的天線，挑選天線規格與增益有關系，一般狀況下，同頻率段長短越長增益越高。

玻璃鋼防腐天線：在全向天線中、玻璃鋼防腐天線性能主要表現更為優異，其中芯為全銅振子，選用均衡防爆開關，受環境危害小；機殼選用高品質玻璃鋼防腐，有非常好的三防特點，對極端的地理環境融入好。尤其合適超長距離網關ip數據信號遮蓋，圖象傳送等。

2.1.2外置定向天線

一般用以通信遠距離、數據信號覆蓋面積小、總體目標密度大的自然環境，極端化事例為點到點長距離通信。

平板電腦天線：高效率、容積輕小安裝便捷，能夠兼具增益與輻射源地區。可用房間內、隧道施工內網絡信號遮蓋、中等水平間距的數據信號傳送、圖傳及數據信號過墻等。

八木天線：增益十分高、容積稍大、專一性強、應用時必須留意天線的方位，可用以超長距離數據信號傳送、圖傳及測向等。

多數周期時間天線：超寬帶天線，網絡帶寬遮蓋十分寬，網絡帶寬可以達到10:1，常見于數據信號變大，房間內遍布和電梯轎廂數據信號遮蓋。

2.2 內置天線型號選擇

內置天線的形狀一共能夠分成：FPC/PCB/彈簧/瓷器/五金彈簧片/激光器立即成形技術性（LDS）等種類。現階段一般挑選較多的是PCB天線。在成本管理高、性能規定一般的狀況下挑選彈簧LDS天線，一般的內置天線均受環境危害，必須訂制設計方案或是匹配電阻。

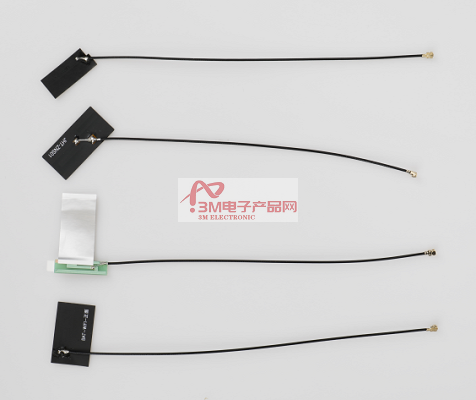

FPC天線：具備優良的性價比高，油泵后可與各種各樣外型色調相符合； 商品柔韌度好，可極致迎合于標準弧形面 ；加工工藝完善平穩，生產周期快，大批量交貨性好； 適用對性能有較高規定的寬屏帶智能產品天線設計方案。

PCB天線：與FPC天線較大 差別為，FPC具備非常好的軟性，PCB天線為硬板，在構造安裝上，假如必須彎曲及其曲面則挑選FPC天線，如果是平面圖可挑選PCB天線，PCB天線比FPC以便安裝。

彈簧天線：其較大 的特性是價格低，可是增益低、帶寬度，內置于商品內部時，通常必須調節天線配對。

瓷器帖片天線：占有室內空間不大、性能比較好；帶寬度，較為難保證多頻率段；合理提升 電腦主板的融合度，并可減少天線對ID的限定；必須在電腦主板的界定之初導進設計方案。

LDS天線：適用獨特外型面的天線，可靈活運用天線室內空間；針對天線性能的完成更貼近自然環境的物理學極限 ；對天線所依附于的外殼或支撐架有獨特的材料規定；加工工藝完善，并可根據噴漆顏色，全過程中有一定的不合格率。

五金彈簧片天線：具備很高的性價比高，合理控制成本 ；商品抗壓強度高，不容易損壞 ；加工工藝完善平穩，生產周期快，大批量交貨性好 ；對天線地區及弧形外型面的運用，具備一定的局限。

---------------------------------------------------------------------------------------------------
