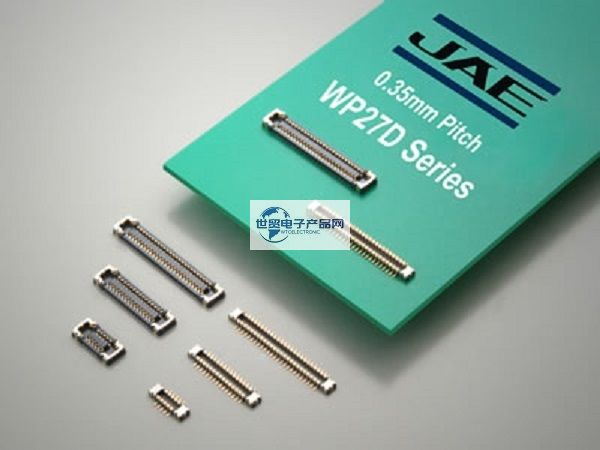

JAE|JAE連接器|日本航空電子WP27D系列0.35毫米間距板對板(FPC)連接器是一款：0.35毫米間距的薄型堆疊型板對板(FPC)連接器，具有特殊的壓緊功能，可用作電源端子，非常適合在智能手機等輕薄緊湊的信息通信設備中進行高密度安裝。該產品的結構增加了對配合面的保護，以防止在連接器錯位時施加力而損壞絕緣體。此外，壓緊裝置可用作高電流端子。WP27D系列減少了標準連接器通常所需的端子數量，從而節省了電路板空間并提高了設計靈活性。其主要特點是:0.35毫米間距，2排，0.7毫米堆垛高度。兩個與3.0
A兼容的電源端子。壓緊結構增加了對配合面的保護，防止絕緣體損壞。(裝甲),兩點接觸設計，可抵抗扭曲應力。提高了客戶的可操作性，具有清晰的點擊感。接觸結構確保高耐磨性和高接觸可靠性。無鉛的。(觸點上的鎳阻擋層防止焊料芯吸。),信號觸點支持10
Gbps傳輸速率。支持MIPI、USB3.1第二代和PCIe第三代傳輸。
1、JAE|JAE連接器|日本航空電子WP27D系列0.35毫米間距板對板(FPC)連接器主要產品規格詳情：
| Number of Contacts | 10, 24, 30, 34, 38, 40, 50, 54, 60 pos. |
| Pitch | 0.35 mm, 2 rows |
| Rated Current | Signal terminal: AC, DC 0.3 A/ terminal, Power terminal: AC, DC 3.0 A/ terminal |
| Rated Voltage | AC, DC 50 V |
| Contact Resistance | Signal terminal: 70 milliohm max. (initial), Hold-down for power supply: 20 milliohm max. (initial) |
| Insulation Resistance | 100 megohm min. (initial) |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s. for 1 minute |
| Total Insertion Force | 1.5N x (n+4) max. (n: No. of pos.) |
| Total Extraction Force | 0.15N x n min. (n: No. of pos.) |
| Durability Mating Cycles | 30 mating cycles |
| Operating Temperature Range | -40 Deg. C to +85 Deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE連接器|日本航空電子WP27D系列0.35毫米間距板對板(FPC)連接器主要料號/型號：
| WP27D-S060VA3-R15000 | WP27D-S038VA3-R15000 | WP27D-S010VA3-R15000 | WP27D-P024VA3-R15000 | WP27D-P034VA3-R15000 |
| WP27D-S024VA3-R15000 | WP27D-S034VA3-R15000 | WP27D-P060VA3-R15000 | WP27D-P040VA3-R15000 | WP27D-P030VA3-R15000 |
| WP27D-S050VA3-R15000 | WP27D-S030VA3-R15000 | WP27D-P050VA3-R15000 | WP27D-P038VA3-R15000 | WP27D-P010VA3-R15000 |
| WP27D-S040VA3-R15000 |
------------------------------------------------------------------------------------------------
3、日本JAE連接器--JAE|日本航空電子WP27D系列0.35毫米間距板對板(FPC)連接器 此產品銷售商：
3M電子產品網--代理銷售【日本JAE連接器--JAE|日本航空電子WP27D系列0.35毫米間距板對板(FPC)連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目?jī)?nèi)所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
