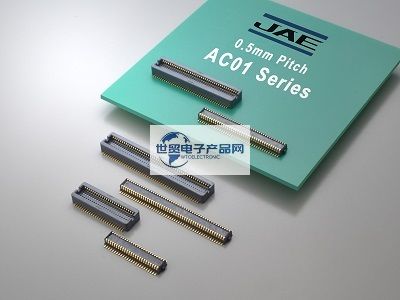

JAE|JAE連接器|日本航空電子AC01系列0.5毫米間距堆疊型板對板連接器是一款：0.5毫米間距的水平板對板連接器，適用于信息和通信設備以及各種其他工業設備。連接器系列有2.5毫米和3.0毫米堆疊高度可供選擇，并采用了經過數十年使用證明的高度穩定和可靠的接觸結構。其主要特點是:觸點間距:0.5毫米；堆疊高度:2.5毫米和3.0毫米(3.0毫米堆垛高度適用于50個位置。和100個位置。僅),高度穩定和可靠的接觸結構，經過幾十年的使用證明。壓紋膠帶包裝便于SMT生產。主要應用為：信息和通信設備、工廠自動化設備、醫療設備(超聲波診斷設備)以及其他各種電氣設備。
1、JAE|JAE連接器|日本航空電子AC01系列0.5毫米間距堆疊型板對板連接器主要產品規格詳情：
| Number of Contacts | 50, 60, 80, 100 pos. |
| Pitch | 0.5 mm, Double row |
| Rated Current | AC, DC each 0.3A/contact |
| Contact Resistance | 40 milliohm max. |
| Insulation Resistance | 100 megohm min. |
| Dielectric Withstanding Voltage | AC 500 Vr.m.s. (per minute) |
| Stacking Heights | 60 and 80 pos.: 2.5 mm |
| 50 and 100 pos.: 2.5 mm, 3.0 mm | |
| Operating Temperature Range | -40 deg. C to +85 deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE連接器|日本航空電子AC01系列0.5毫米間距堆疊型板對板連接器主要料號/型號：
| Product Name | Features | Number of Positions |
| AC01P050WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 50 pos., Plug | 50 pos. |
| AC01P050WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 50 pos., Plug | 50 pos. |
| AC01P060WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 60 pos., Plug | 60 pos. |
| AC01P060WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 60 pos., Plug | 60 pos. |
| AC01P080WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 80 pos., Plug | 80 pos. |
| AC01P080WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 80 pos., Plug | 80 pos. |
| AC01P100WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 100 pos., Plug | 100 pos. |
| AC01P100WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 100 pos., Plug | 100 pos. |
| AC01S050WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 50 pos., Socket | 50 pos. |
| AC01S050WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 50 pos., Socket | 50 pos. |
| AC01S050WA2R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 50 pos., Socket | 50 pos. |
| AC01S050WA2R2800 | 0.5 mm pitch, Horizontal Board-to-Board connector, 50 pos., Socket | 50 pos. |
| AC01S060WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 60 pos., Socket | 60 pos. |
| AC01S060WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 60 pos., Socket | 60 pos. |
| AC01S080WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 80 pos., Socket | 80 pos. |
| AC01S080WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 80 pos., Socket | 80 pos. |
| AC01S100WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 100 pos., Socket | 100 pos. |
| AC01S100WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 100 pos., Socket | 100 pos. |
| AC01S100WA2R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 100 pos., Socket | 100 pos. |
| AC01S100WA2R2800 | 0.5 mm pitch, Horizontal Board-to-Board connector, 100 pos., Socket | 100 pos. |
------------------------------------------------------------------------------------------------
