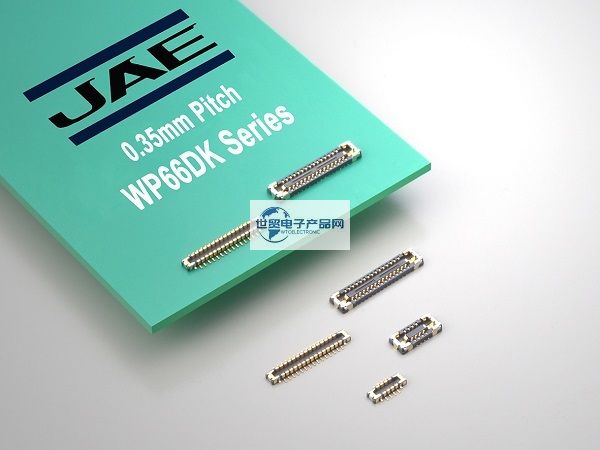

JAE|JAE連接器|日本航空電子WP66DK系列0.35mm間距最小堆疊式的板對板連接器是一款：采用JAE的標準多功能壓緊結構，可用作電源端子，減少總引腳數，并通過增加焊接表面積保持強大的電路板固定力。壓緊裝置還在絕緣體的配合面和內表面上結合了保護性金屬配件，以獲得更高的強度和可靠性帶電源端子的0.35毫米間距堆疊型板對板(FPC)連接器。除了實現小型化和魯棒性，該系列還提供10個位置下的低引腳數變化，為工程師提供了設計靈活性。其主要特點是:0.35毫米間距，1.6毫米寬度，2排，0.6毫米匹配高度,2個電源端子，每個支持3.0A(也用作壓緊裝置),壓緊結構增加了對頂部配合面的保護，以防止損壞絕緣體(鎧裝),金屬配件，防止在配合過程中損壞內部絕緣體表面,提高了裝配工的可操作性，完全匹配時有清晰的咔噠感,高度可靠的兩點接觸結構,觸點上的鎳阻擋層防止焊料芯吸,支持MIPI、USB3.1第二代和PCIe第三代傳輸.主要應用為：智能手表、智能手機、可穿戴設備、平板電腦、筆記本電腦、數碼相機、VR/AR耳機和其他小型便攜式設備.
1、JAE|JAE連接器|日本航空電子WP66DK系列0.35mm間距最小堆疊式的板對板連接器主要產品規格詳情：
| Pitch | 0.35mm |
| Number of Contacts | 6, 8, 30 positions (+2 power) |
| Mated Height | 0.6mm |
| Operating Temperature Range | -40°C~+85°C |
| Contact Resistance | Signal Terminal: 70mΩ max. (initial) |
| Power Supply Terminal: 20mΩ max. (initial) | |
| Durability | 30 mating cycles |
| Rated Current | Signal Terminal: AC, DC 0.3A per pos. |
| Power Supply Terminal: AC, DC 3.0A per pos. | |
| Rated Voltage | AC, DC 50 V |
| Insulation Resistance | 100MΩ min. (initial) |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s. |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE連接器|日本航空電子WP66DK系列0.35mm間距最小堆疊式的板對板連接器主要料號/型號：
| Product Name | Number of Positions | Connector Type |
| WP66DK-P006VA1-R15000 | 6 pos. (Signal terminal, +2 Power terminals) | Plug |
| WP66DK-P008VA1-R15000 | 8 pos. (Signal terminal, +2 Power terminals) | Plug |
| WP66DK-P030VA1-R15000 | 30 pos. (Signal terminal, +2 Power terminals) | Plug |
| WP66DK-S006VA1-R15000 | 6 pos. (Signal terminal, +2 Power terminals) | Receptacle |
| WP66DK-S008VA1-R15000 | 8 pos. (Signal terminal, +2 Power terminals) | Receptacle |
| WP66DK-S030VA1-R15000 | 30 pos. (Signal terminal, +2 Power terminals) | Receptacle |
------------------------------------------------------------------------------------------------
3、日本JAE連接器--JAE|日本航空電子WP66DK系列0.35mm間距最小堆疊式的板對板連接器 此產品銷售商：
3M電子產品網--代理銷售【日本JAE連接器--JAE|日本航空電子WP66DK系列0.35mm間距最小堆疊式的板對板連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
