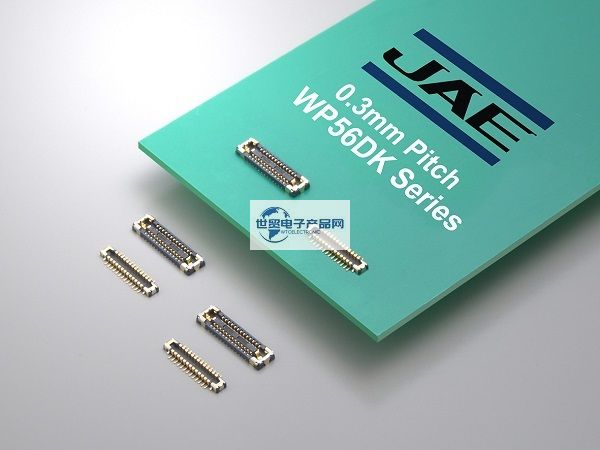

JAE|JAE連接器|日本航空電子WP56DK系列帶電源端子的0.3毫米間距超緊湊堆疊型板對板(FPC)連接器是一款：1.6毫米寬度的板對板(FPC)連接器，其端子間距為業界最窄的0.3毫米,通過將端子間距減小到0.3毫米(與傳統連接器相比減小了0.05毫米)，30位置連接器的連接器長度將減少0.7毫米。該產品采用JAE的標準多功能壓緊裝置，可用作電源端子，以減少總引腳數和連接器尺寸。此外，壓緊裝置還結合了保護性金屬配件，為絕緣子的配合面和內表面提供鎧裝，以實現極限強度和可靠性。由于這種結構，連接器在對準和配合過程中具有改進的可加工性。[在智能手表等高性能緊湊型可穿戴設備中，這些設備內部的PCB比智能手機內部的PCB小得多，這要求這些設備中使用的組件也小得多且密度高。盡管器件的整體尺寸在不斷減小，但這些器件的功能和特性仍在不斷發展，進一步強調了對連接器等更高密度元件的需求。對于智能手機，由于相機模塊數量的增加，連接器的安裝空間變得更加高密度。為了滿足這些需求，JAE推出了1.6毫米寬度的WP56DK系列板對板(FPC)連接器，其端子間距為業界最窄的0.3毫米];其主要特點是:0.3毫米間距，業界最窄,1.6毫米寬，2排，0.6毫米高,2個電源端子，每個支持3.0A(也用作壓緊裝置),壓緊結構增加了對頂部配合面的保護，以防止損壞絕緣體(鎧裝),提高了裝配工的可操作性，完全匹配時有清晰的咔噠感,兩點接觸結構，連接可靠,觸點上的鎳阻擋層防止焊料芯吸,支持MIPI、USB3.1第二代和PCIe第三代傳輸;主要應用為：智能手表、智能手機、平板電腦、筆記本電腦、數碼相機、AR / VR耳機和其他小型移動設備.

1、JAE|JAE連接器|日本航空電子WP56DK系列0.3毫米端子間距超緊湊型板對板(FPC)連接器主要產品規格詳情：

------------------------------------------------------------------------------------------------

2、日本JAE|JAE連接器|日本航空電子WP56DK系列0.3毫米端子間距超緊湊型板對板(FPC)連接器主要料號/型號：

------------------------------------------------------------------------------------------------

3、日本JAE連接器--JAE|日本航空電子WP56DK系列0.3毫米端子間距超緊湊型板對板(FPC)連接器 此產品銷售商：

3M電子產品網--代理銷售【日本JAE連接器--JAE|日本航空電子WP56DK系列0.3毫米端子間距超緊湊型板對板(FPC)連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
